ANSI 125/150 그루브 파이프 플랜지

ANSI 125/150 그루브 파이프 플랜지
ANSI 125/150 그루브 파이프 플랜지
문의 양식

제품 소개
자료: 연성이 있는 철
응용 프로그램: 배관, 화재 방지
코팅: 빨간색 페인트, 아연 도금 페인트
FM 승인, UL 등록.

기술 데이터

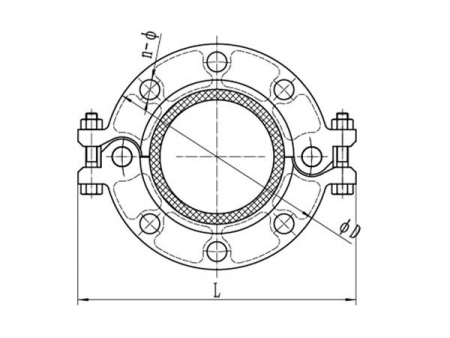

홈이 있는 플랜지 ANSI125/150 XGQT091
공칭 크기mm/in 파이프 외경mm/in 치수 볼트/너트 압력(psi)
D L n-φ No.-size (mm)
mm mm
50 60.3 164 210 4-φ18 3/8×2-1/8
(M10×55)
250
2 2.375
65 73 176 240 4-φ18 3/8×2-3/4
(M10×70)
21/2 2.875
80 88.9 192 250 4-φ18
3 3.5
100 114.3 224 278 8-φ18
4 4.5
125 141.3 254 310 8-φ22
5 5.563
150 168.3 282 336 8-φ22 1/2×3-1/8
(M12×80)
6 6.625
200 219.1 343 395 8-φ22 1/2×3-1/8
(M12×80)
8 8.625
250 273 362 503 12-φ26 1/2×4
(M16×100)
14 10.75
300 323.9 432 580 12-φ26 1/2×4
(M16×100)
16 12.75

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며 최고의 중국 ANSI125 ANSI150 그루브 파이프 플랜지 제조 업체 및 공급 업체이며 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. FM, UL, CE 인증서 등에 따라 제작된 다양한 크기의 그루브 배관 시스템용 그루브 파이프 플랜지가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 그루브 플랜지와 맞춤형 소방 및 물을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
