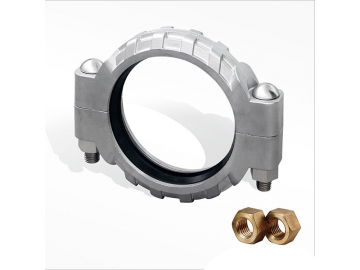

모델 97HP 스테인리스강 플렉시블 커플링은 역삼투 및 담수화 시스템을 포함한 고압 용도를 위해 설계되었습니다. 특수한 환경에 적응하기 위해 하우징 재료는 이중 CD3MN(2205)과 초중중형강 CE8MN, CE3ME(2507)의 고강도 및 내식성 재료로 제작됩니다. 볼트는 316L 스테인리스강으로 제작되며, 헤비듀티 너트는 실리콘 브론즈로 제작되어 반복 사용 시 갤링을 방지합니다.

사이즈 : 3/4" ~ 12" (DN20 ~ DN300)
정격 작동 압력:1200 psi (83 bar)
SCH 80 그루브 파이프 전용

공칭	파이프	정격 작업	파이프 끝단	치수

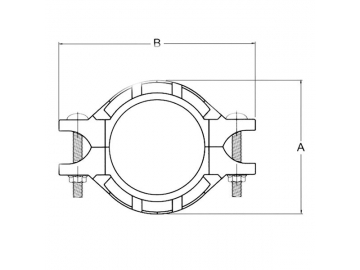

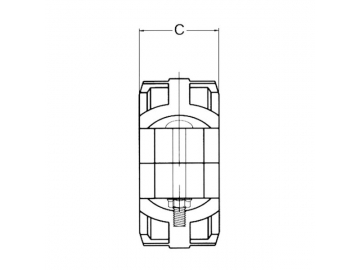

크기	OD	압력	분리	A	B	C
mm in	mm in	psi bar	mm in	mm in	mm in	mm in
20 0.75	26.70 1.050	1200 82.68	0-1.6 0-0.06	53 2.087	86 3.386	44 1.732
25	32.00 1.260	1200 82.68	0-1.6 0-0.06	59 2.323	91 3.583	44 1.732
25 1	33.40 1.315	1200 82.68	0-1.6 0-0.06	60 2.362	93 3.661	44 1.732
32	38.00 1.496	1200 82.68	0-1.6 0-0.06	70 2.756	100 3.937	44 1.732
32 1.25	42.20 1.660	1200 82.68	0-1.6 0-0.06	72 2.835	102 4.016	44 1.732
40 1.5	48.30 1.900	1200 82.68	0-1.6 0-0.06	79 3.110	121 4.764	44 1.732
50	57.00 2.244	1200 82.68	0-1.6 0-0.06	89 3.504	133 5.236	45 1.772
50 2	60.30 2.375	1200 82.68	0-1.6 0-0.06	91 3.583	135 5.315	45 1.772
65 2.5	73.00 2.875	1200 82.68	0-1.6 0-0.06	104 4.094	145 5.709	45 1.772
65	76.10 3.000	1200 82.68	0-1.6 0-0.06	108.5 4.272	152 5.984	45 1.772
80 3	88.90 3.500	1200 82.68	0-1.6 0-0.06	125 4.921	166 6.535	45 1.772
100	108.00 4.250	1200 82.68	0-3.2 0-0.13	154 6.063	197 7.756	52 2.047
100 4	114.30 4.500	1200 82.68	0-3.2 0-0.13	157.4 6.197	207 8.150	52 2.047
125	133.00 5.250	1200 82.68	0-3.2 0-0.13	178 7.008	231 9.094	52 2.047
125 5	141.30 5.563	1200 82.68	0-3.2 0-0.13	192 7.559	248 9.764	52 2.047
150	159.00 6.259	1200 82.68	0-3.2 0-0.13	216 8.504	265 10.433	52 2.047
150 6	168.30 6.625	1200 82.68	0-3.2 0-0.13	227 8.937	282 11.102	52 2.047
200 8	219.10 8.625	1200 82.68	0-3.2 0-0.13	281 11.063	244 9.606	64 2.520
250 10	273.00 10.75	1200 82.68	0-3.2 0-0.13	342 13.465	400 15.748	65 2.559
300 12	323.90 12.75	1200 82.68	0-3.2 0-0.13	397 15.630	478 18.819	65 2.559
DN350	377
400	400
400	426
450	457
450	478
500	508
500	530
1000	630

재료 사양

옵션 하우징 재료:

ASTM A890 등급 5A를 준수하는 슈퍼듀플렉스 2507 (CE3MN)

ASTM A890 등급 2A를 준수하는 CE8M

듀플렉스 2205(CD3)MN) ASTM A890 등급 4A 준수

A743을 준수하는 Austic 254SMO(CK3MCUN)

A351을 준수하는 Austenic 904L(CN2MCuN)

ASTMA743 CF8M 준거 타입 316

ASTM A743 CF3M에 따른 타입 316L

고무 개스킷
개스킷은 EPDM(에틸렌 프로필렌 디엔 모노머)으로 제조된 C자형입니다. 서비스 온도 범위는 -50~150℃입니다. 냉수, 온수, 희산, 무유 공기 및 여러 화학 제품을 포함한 용도에 사용하는 것이 좋습니다. 석유 용도에는 사용하지 않습니다.

볼트
ASTM A193 B-8M에 적합한 타입 316 스테인리스 트랙 볼트

견과류
ASTM B98 C65100 준거 실리콘 브론즈 헤비듀티 너트
