제품 소개
그루브가 있는 배관 시스템용 강성 커플링은 용접되거나 플랜지가 붙는 파이프 조인트와 유사하게 조립된 조인트에 강성을 제공하도록 제조됩니다. ANSI B31.1 전원 배관 코드는 ANSI B31.9 빌딩 서비스 코드 및 NFPA 13 화재 방지 시스템과 마찬가지로 단단한 연결이 있는 배관에 대한 최소 행거 간격을 요구합니다. 보험설계사 연구실은 강체 파이프 연결을 중심선에서 1도 이상 편향되지 않는 연결로 정의합니다. 파이프 끝단에 그루브를 만든 후 파이프 시스템에 적합한 고무 개스킷을 파이프 끝단 위로 늘입니다. 그런 다음 커플링 세그먼트를 개스킷 위에 놓고 너트와 볼트를 조여 안전하고 누수가 없는 조인트를 만듭니다. 리지드 커플링은 중량을 유지하고 배관을 위한 플랫폼을 제공하고 유체, 피팅, 밸브 및 기타 장치의 중량을 수용하는 수평 배관을 조립하는 데 가장 자주 사용됩니다. 그루브 파이프 커플링은 화재 방지 서비스, 급수 시스템 및 더 높은 작동 압력이 필요한 기타 프로세스 시스템에 자주 사용됩니다.

특징
연성 철 구조
무연 오렌지 페인트
ASTM A536 준수
UL 등재, FM 승인

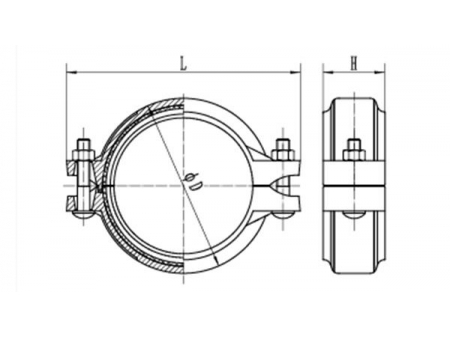

치수 도면
기술 데이터
리지드 커플링 XGQT1
공칭 크기mm/in 파이프 외경mm/in 치수 볼트 작동 압력 Psi
ΦD L H inch/mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75

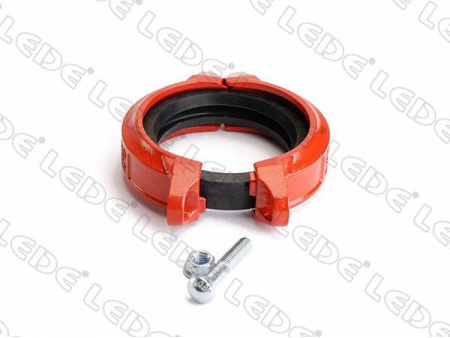

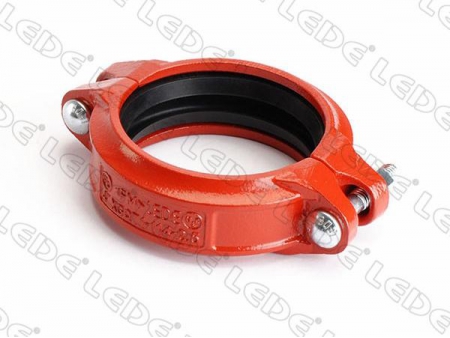

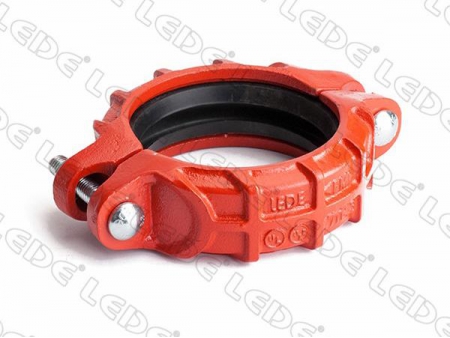

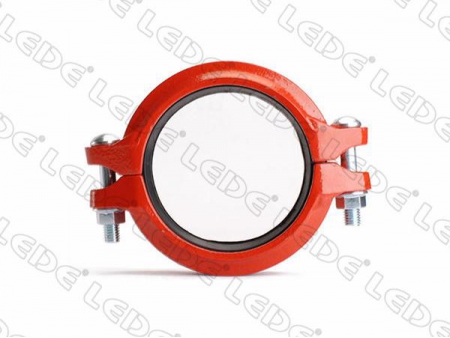

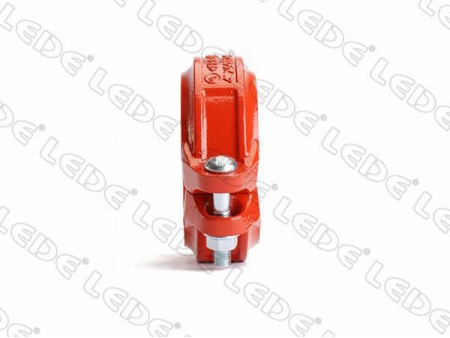

경량 그루브 강성 커플링의 기타 이미지 갤러리

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며 중국 최고의 강성 그루브 파이프 커플 링 제조업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 다양한 크기의 그루브 배관 시스템용 리지드 그루브 커플링이 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철관 커플링과 맞춤형 소방 및 물을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
