우리의 금 본딩 와이어는 TR, IC, LED와 같은 광범위한 제품 포장에 사용됩니다.

금본딩 와이어의 종류별 특성과 적용에 관한 연구

유형		어플	특징
금본딩 와이어	JFDE1	TR, LED, IC용 포장재 [SOT/DIP/SOP/TSOP/TQFP/TSOP/LOC/BGA 등]	중·고루프 타입, 크기 200μm~300μm, 중~고강도
	JFDE2
	JFDE3
	JFBL	IC 포장 (QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG 등)	중저루프 타입, 루프 높이 100μm~200μm， 고강도, 로우루프, 롱스판 또는 쇼트스판에 적합
	JFBL3
	JFBL6
금합금 본딩 와이어	JFCW2	주로 고밀도 또는 소형 IC 패키징에 적합합니다. (QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG 등)	로우 루프 타입, 루프 높이 70μm ~100μm， 고강도, 초저루프, 롱 스판 또는 쇼트 스판에 적합

화학 성분
JFDE, JFBL 시리즈

모델	오순도%	불순물은 %보다 크지 않습니다
모델	오순도%	Ag	Cu	Fe	Pd	Mg	Si	Pb	Sb	Bi	측정 가능한 모든 불순물의 합
JFDE	≥99.99	0.001	0.0005	0.0005	0.0005	0.0002	0.001	0.001	0.001	0.002	0.01

참고: 고객이 특정 불순물 원소의 함량에 대한 분석을 요구하는 경우 고객의 요구사항에 따라 수행할 수 있습니다.

JFCW 골드 와이어

모델	오순도	합금조성，%	불순물은 %보다 크지 않습니다
모델	오순도	합금조성，%	Ag	Cu	Fe	Pb	Sb	Bi	측정 가능한 모든 불순물의 합
JFCW	≥99.00	0.9-1.0	0.002	0.0005	0.0005	0.001	0.001	0.002	0.01

참고: 고객이 특정 불순물 원소의 함량에 대한 분석을 요구하는 경우 고객의 요구사항에 따라 수행할 수 있습니다.

사양

지름		체중	최소 인장력 cN						연장%		신장변동범위%
ｍｍ	mil	mg/m	GW GW3	GW2	TS	TS6	TS3	AG2	GW시리즈	TS시리즈AG2	신장변동범위%
0.013	0.52	2.19～2.97	2.0	2.0	3.0	3.0	3.0	3.0	2.0～5.0	2.0～5.0	2
0.014	0.56	2.56～3.41	2.5	2.5	3.0	3.0	3.0	3.5	2.0～5.0	2.0～5.0	2
0.015	0.60	2.97～3.88	3.0	3.0	3.5	3.5	3.5	4.0	2.0～5.0	2.0～5.0	3
0.016	0.64	3.41～4.39	3.0	3.0	3.5	3.5	4.0	4.5	2.0～5.0	2.0～5.0	3
0.017	0.68	3.88～4.92	3.5	3.5	4.0	4.0	4.5	5.0	2.0～5.0	2.0～5.0	3
0.018	0.72	4.39～5.48	4.0	4.0	4.5	5.0	5.0	5.5	2.0～5.0	2.0～5.0	3
0.019	0.76	4.91～6.07	4.5	4.5	5.0	5.0	5.5	6.0	2.0～5.0	2.0～5.0	3
0.020	0.80	5.48～6.69	5.0	5.0	5.5	6.0	6.0	6.5	2.0～6.0	2.0～6.0	3
0.021	0.84	6.07～7.34	5.5	5.5	6.0	6.0	6.5	7.0	2.0～6.0	2.0～6.0	3
0.022	0.88	6.69～8.03	6.0	6.0	6.5	7.0	7.0	8.0	2.0～6.0	2.0～6.0	3
0.023	0.92	7.34～8.74	6.5	6.5	7.0	7.5	7.5	9.0	2.0～6.0	2.0～7.0	3
0.024	0.96	8.03～9.48	7.5	7.5	8.0	9.5	9.0	10.0	2.0～7.0	2.0～7.0	3
0.025	1.00	8.74～10.26	8.0	9.0	10.0	10.0	10.5	11.0	2.0～7.0	2.0～8.0	3
0.026	1.02	9.48～1.106	8.5	9.0	10.0	10.5	11.0	12.0	2.0～7.0	2.0～8.0	3
0.027	1.06	10.26～11.90	9.0	9.5	10.0	12.0	12.0	13.0	2.0～8.0	2.0～8.0	3
0.028	1.12	11.06～12.76	10.0	10.5	11.0	13.0	13.0	14.0	2.0～8.0	2.0～8.0	3
0.029	1.16	11.90～13.66	11.0	11.5	12.0	14.0	14.0	15.0	2.0～8.0	2.0～8.0	3
0.030	1.20	12.76～14.58	11.5	12.0	13.0	15.0	15.0	16.0	3.0～8.0	3.0～8.0	3
0.032	1.28	14.58～16.52	12.5	13.0	14.0	16.0	16.0	17.0	3.0～8.0	3.0～8.0	3
0.033	1.30	15.54～17.54	13.0	13.5	15.0	17.0	17.0	18.0	3.0～9.0	3.0～9.0	3
0.034	1.34	16.52～18.59	14.0	14.5	15.0	17.5	18.0	18.5	3.0～9.0	3.0～9.0	3
0.035	1.40	17.54～19.67	15.0	16.0	17.0	19.0	19.0	20.0	3.0～9.0	3.0～10.0	3
0.038	1.52	20.77～23.08	18.0	18.5	19.0	21.0	21.0	23.0	3.0～10.0	3.0～10.0	4
0.040	1.60	23.08～25.51	20.0	21.0	23.0	24.0	24.0	26.0	3.0～10.0	3.0～10.0	4
0.043	1.70	26.77～29.38	22.0	23.0	28.0	30.0	30.0	32.0	3.0～10.0	3.0～10.0	4
0.044	1.76	28.06～30.73	24.0	25.0	30.0	32.0	33.0	35.0	3.0～10.0	3.0～10.0	4
0.045	1.80	29.38～32.11	25.0	28.0	31.0	34.0	35.0	38.0	3.0～10.0	3.0～10.0	4
0.050	2.00	34.96～41.03	32.0	34.0	35.0	38.0	38.0	41.0	3.0～12.0	3.0～12.0	4
0.060	2.36	49.30～60.23	45.0	50.0	52.0	50.0	56.0	60.0	7.0～14.0	7.0～14.0	4
0.070	2.76	68.12～80.86	55.0	60.0	68.0	70.0	75.0	80.0	7.0～14.0	7.0～14.0	4

비고: 중량 계산식: ((пD2)/4) ×ρ×L
п—Pi, 값 3.14159;
D—와이어 샘플의 직경, mm;
ρ— 시료의 밀도, 값 19.32g/cm3;
L—샘플의 길이;
1. 계산된 값은 소수점 이하 5자리로 반올림합니다.
2. 공급자와 구매자의 합의 후 기타 표준 금선을 제공할 수 있습니다.

스풀 길이

지름		길이	실감개	지름		길이	실감개
ｍｍ	mil	m	유형	ｍｍ	mil	m	유형
0.013	0.52	500	2"-Al-DF	0.014	0.56	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.015	0.60	500	2"-Al-DF	0.016	0.64	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.017	0.68	500	2"-Al-DF	0.018	0.72	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.019	0.76	500	2"-Al-DF	0.020	0.80	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF，2"-Al-DF-W
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.021	0.84	500	2"-Al-DF	0.022	0.88	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.023	0.92	500	2"-Al-DF，2"-Al-DF-W	0.024	0.96	500	2"-Al-DF
		1000	2"-Al-DF，2"-Al-DF-W			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.025	1.00	500	2"-Al-DF，2"-Al-DF-W	0.026	1.02	500	2"-Al-DF，2"-Al-DF-W
		1000	2"-Al-DF，2"-Al-DF-W			1000	2"-Al-DF，2"-Al-DF-W
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.027	1.06	500	2"-Al-DF，2"-Al-DF-W	0.028	1.12	500	2"-Al-DF
0.027	1.06	1000	2"-Al-DF，2"-Al-DF-W	0.028	1.12	1000	2"-Al-DF
0.029	1.16	500	2"-Al-DF	0.030	1.20	500	2"-Al-DF
0.029	1.16	1000	2"-Al-DF	0.030	1.20	1000	2"-Al-DF
0.032	1.28	500	2"-Al-DF	0.033	1.30	500	2"-Al-DF
0.032	1.28	1000	2"-Al-DF	0.033	1.30	1000	2"-Al-DF
0.034	1.34	500	2"-Al-DF	0.035	1.40	500	2"-Al-DF
0.034	1.34	1000	2"-Al-DF	0.035	1.40	1000	2"-Al-DF
0.038	1.52	500	2"-Al-DF，2"-Al-DF-W	0.040	1.60	500	2"-Al-DF
0.038	1.52	1000	2"-Al-DF，2"-Al-DF-W	0.040	1.60	1000	2"-Al-DF
0.043	1.70	500	2"-Al-DF，2"-Al-DF-W	0.044	1.76	500	2"-Al-DF，2"-Al-DF-W
0.043	1.70	1000	2"-Al-DF，2"-Al-DF-W	0.044	1.76	1000	2"-Al-DF，2"-Al-DF-W
0.045	1.80	500	2"-Al-DF	0.050	2.00	300	2"-Al-DF
0.045	1.80	1000	2"-Al-DF	0.050	2.00	500	2"-Al-DF，2"-Al-DF-
0.060	2.36	300	2"-Al-DF	0.070	2.76	300	2"-Al-DF
0.060	2.36	500	2"-Al-DF，2"-Al-DF-W	0.070	2.76	500	2"-Al-DF，2"-Al-DF-W

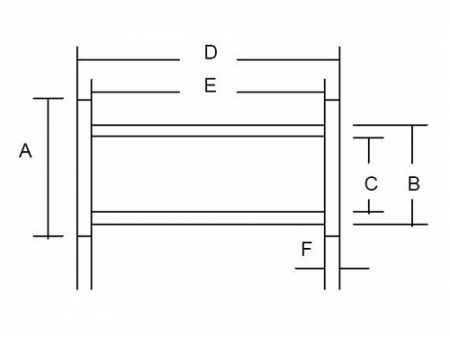

표준 스풀

유형	재료	스풀 지름	B 튜브 직경	C 내경	D 튜브 폭	E 스풀 폭	F 벽 두께
2"-Al-DF 2" 로우 플랜지 알루미늄 스풀 "짧은 경우 로우 스풀"	알루미늄	58.5±0.5	50.3-0.1	48.8 0.2	28.0±0.5	26.5±0.5	0.70～0.90
2"-Al-DF-W 2" 높이 플랜지 알루미늄 스풀 (짧은 경우 낮은 스풀)	알루미늄	58.5±0.5	50.3-0.1	48.8 0.2	47.3±0.5	45.5±0.5	0.70～0.90
