GS-CEG 레이저 판/파이프 커팅 복합기 3축 CNC 레이저 절단기
문의 양식
GS-CEG판/파이프 커팅 복합기는 판재와 관재를 절단할수 있으며 추가비용으로 2대의 장비를 살 필요없어 비용과 공간을 절감할수 있다.판관 커팅 복합기는 별도의 배치 없이 파이프 가공에서 판재 가공으로 의 전환을 수행할수 있어 생산성을 극대화 할수 있다.해당 장비는 하나의 플랫폼에서 작업하는 동시에 다른 하나의 플랫폼에서 동시에 재료 넣는 작업을 실현할수 있도록 디자인되어 작업 효율성이 높다.

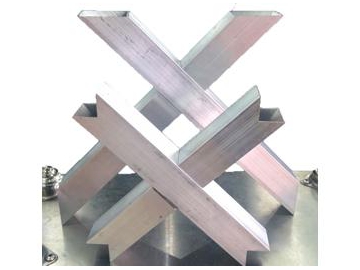

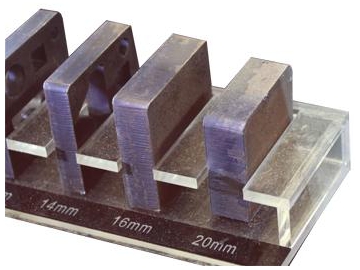

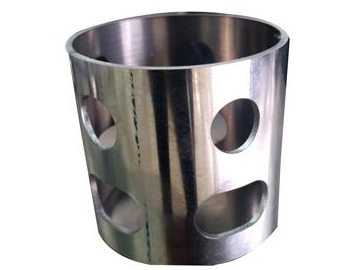

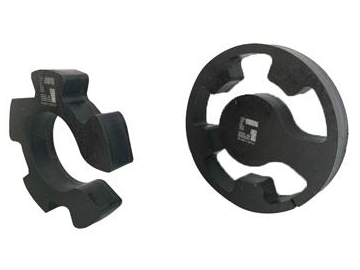

절단 샘플- 판관 일체형 레이저 커팅기는 고온 퇴화처리를 거쳐 공작기계는 장기사용해도 변형되지 않는다.
- 판관 일체형 공작기계는 정밀 기어,래크,레일 가이드로 전동운행하여 공작기계의 고정밀,고효율 및 안정성을 실현하였다.
- 커팅 헤드는 보호렌즈가 포함되어 있어 포커스 미러 등 귀중한 소모품의 소모량을 줄일수 있다.
- 초점은 절단제품의 표면의 평탄도에 따라 자동 조절가능하며 절단물체의 표면이 평평하지 않더라도 절단효과에 영향을 미치지 않는다.
- 해당 레이저 절단기는 핸드식 제어기가 배치되어 수동으로 절단 위치 조정가능하다.
- 레이저 커팅기는 고품질의 서보 모터와 감속기를 사용하여 가공의 속도 및 정밀도를 확보한다.
| 모델 | GS-3015CEG3/6 | GS-4015CEG3/6 | GS-4020CEG3/6 | GS-6020CEG3/6 |
| 레이저 출력 | 500W~4000W （선택가능） | 500W~4000W （선택가능） | 500W~4000W （선택가능） | 500W~4000W （선택가능） |
| 작동 폭면 | 3000*1500mm | 4000*1500mm | 4000*2000mm | 6000*2000mm |
| X축 | 1530mm | 1530 | 2030 | 2030 |
| Y축 | 3050mm | 4050 | 4050 | 6050 |
| Z축 | 340mm | 340mm | 340mm | 340mm |
| X/Y축 위치정밀도 | ≤0.05mm （전코스） | ≤0.05mm （전코스） | ≤0.05mm （전코스） | ≤0.05mm （전코스） |
| X/Y축 중복 위치정밀도 | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 절관길이 | 3000&6000mm | 3000&6000mm | 3000&6000mm | 3000&6000mm |
| 선반사이즈 | φ20-φ120mm | φ20-φ190mm | φ20-φ220mm | φ20-φ340mm |
| 소모전력 | 12KW< 30KW | 12KW< 30KW | 12KW< 30KW | 12KW< 30KW |
| 외관 사이즈 | 8700*3800*2000mm/ 9050*3800*2000mm | 10900*3800*2000mm/ 10900*3800*2000mm | 10900*4370*2000mm/ 10900*4370*2000mm | 15100*3800*2000mm/ 15100*3800*2000mm |
| 무게 | 9T/9.5T | 10T/10.5T | 11T/11.5T | 12T/12.5T |
