SmCo 디스크 & 원통형 마그넷

문의 양식

회사정보: http://magnet-materials.kr/1-1-3-smco-disc-rod-magnets.html

견적 요청

표준사이즈 범위 : D=1-130mm, T=0.3-120mm
최대 실린더 치수 : D130xT40mm, D80xT120mm
최소 실린더 치수 : D1xT0.3mm

참고: SmCo 소재의 고유 취성으로 인해 매우 큰 직경과 얇은 두께로 인해 조립 시 자석의 무결성이 손상될 수 있습니다. 더 큰 치수에 대해서는 기술 또는 영업 팀에 문의하여 전문적인 조언을 구하십시오.

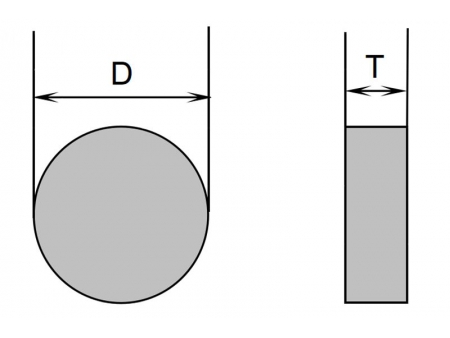

실린더
D	1-130mm
T	0.3-100mm

부품 번호	ØD(inch/mm)	T(inch/mm)
12.21.280.00D1	0.04 / 1.016	0.1 / 2.54
12.21.280.00D2	0.098 / 2.5	0.196 / 5
12.21.280.00D3	0.118 / 2.997	0.118 / 2.997
12.21.280.00D4	0.196 / 5	0.393 / 10
12.21.280.00D5	0.219 / 5.562	0.09 / 2.286
12.21.280.00D6	0.25 / 6.35	0.2 / 5.08
12.21.280.00D7	0.374 / 9.5	0.039 / 1
12.21.280.00D8	0.375 / 9.525	0.125 / 3.175
12.21.280.00D9	0.393 / 10	0.137 / 3.5
12.21.280.00D10	0.5 / 12.7	0.25 / 6.35
12.21.280.00D11	0.669 / 17	0.196 / 5
12.21.280.00D12	0.687 / 17.449	0.875 / 22.225
12.21.280.00D13	0.75 / 19.05	0.375 / 9.525
12.21.280.00D14	0.751 / 19.1	0.25/ 6.35
12.21.280.00D15	0.984 / 25	0.275 / 7
12.21.280.00D16	1 / 25.4	0.5 / 12.7
12.21.280.00D17	1.25 / 31.75	2 / 50.8
12.21.280.00D18	1.625 / 41.275	2.4 / 60.96
12.21.280.00D19	1.653 / 42	2.401 / 61
12.21.280.00D20	2 / 50.8	2 / 50.8
12.21.280.00D21	2.007 / 51	2.244 / 57
12.21.280.00D22	2.362 / 60	3.543 / 90
12.21.280.00D23	3 / 76.2	1.7 / 43.18
12.21.280.00D24	3.031 / 77	1.771 / 45
12.21.280.00D25	3.228 / 82	1.904 / 48.375
12.21.280.00D26	3.5 / 88.9	1.9 / 48.26
12.21.280.00D27	3.543 / 90	1.929 / 49
12.21.280.00D28	3.968 / 100.8	1.039 / 26.4
12.21.280.00D29	4.559 / 115.8	1.122 / 28.5
12.21.280.00D30	5 / 127	2 / 50.8

전시된 SmCo 원통형 자석은 당사의 표준 고온 원통형 자석의 포괄적 범위의 일부에 불과합니다. 원하는 치수가 제시되지 않은 경우 언제든지 연락하십시오. 당사는 고객의 특정 요구에 맞는 맞춤형 SmCo 디스크 및 로드 자석의 설계, 엔지니어링 및 공급을 전문으로 합니다.

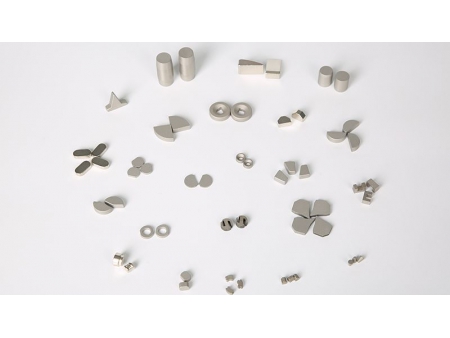

사마륨 코발트 자석-SmCo₅

사마륨과 코발트로 구성되어 있으며 원자비는 1:5입니다

아이템	구성 단위	SmCo5자석
밀도(D)	G/Cm3	8.3
퀴리 온도(Tc)	K	1000
비커스 경도 (Hv)	MPa	450-500
압축강도(δc)	MPa	1000
저항률(ρ)	Ω.Cm	5～6×10-5
굽힘 강도(δb)	Mpa	150-180
인장 강도(δt)	Mpa	40
열팽창계수 (α)	(10^-6/℃)	∥ 6 ⊥12

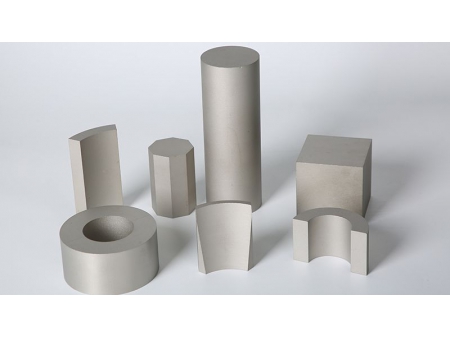

사마륨 코발트 자석-Sm₂Co₁₇

사마륨과 코발트로 구성되어 있으며 원자비는 2:17입니다

아이템	구성 단위	Sm2Co17 자석
밀도(D)	G/Cm3	8.4
퀴리 온도(Tc)	K	1100
비커스 경도 (Hv)	MPa	550-600
압축강도(δc)	MPa	800
저항률(ρ)	Ω.Cm	8～9×10-5
굽힘 강도(δb)	Mpa	130-150
인장 강도(δt)	Mpa	35
열팽창계수 (α)	(10^-6/℃)	∥ 8 ⊥11

위의 값은 참고를 위한 것일 뿐이며, 물질적 수용 또는 거부의 유일한 기준으로 사용되어서는 안 됩니다.

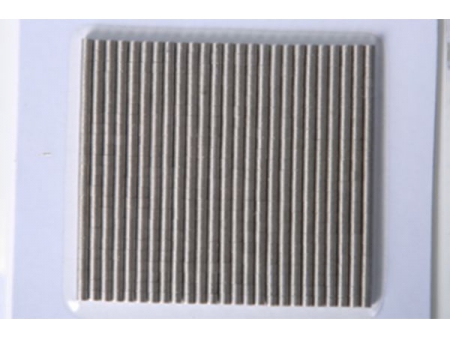

자석 포장

크라프트지 포장

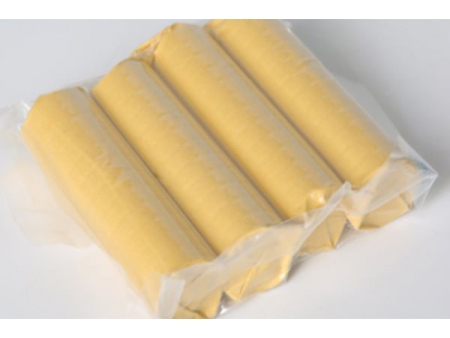

플라스틱 튜브 포장

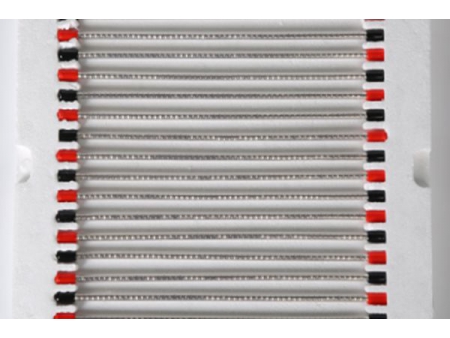

스킨포장

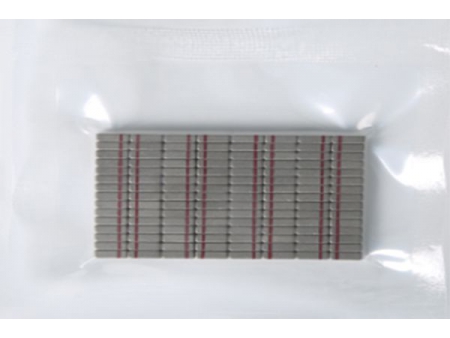

진공포장

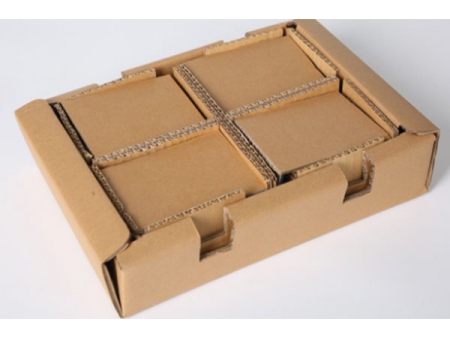

브라운 카톤 포장

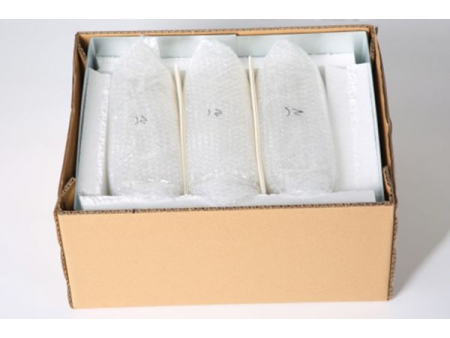

버블랩포장

위에 나열된 표준 포장 옵션 외에도, NGYC는 고객의 특정 요구사항을 충족시키기 위한 특수한 포장 요구사항을 제공할 수 있습니다.
